یک کتاب پر محتوای در مورد آموزش کتیا رو قرار دادم. در این کتاب به آموزش محیط های sketcher, part design, assembly design, generative design و سایر محیط های نرم افزار کتیا به صورت جزئی و کلی میپردازه.

دانلود کتاب (28 مگابایت)

برچسب‌ها: آموزش کتیا, آموزش نرم افزار کتیا, آموزش نقشه کشی صنعتی, آموزش محیط های کتیا, کتیا

سلام.

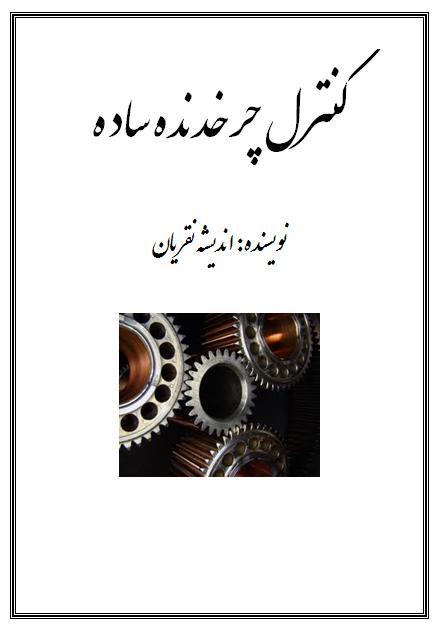

متنی در مورد کنترل چرخدنده ها نوشتم که به دلیل استفاده از المان های ریاضی امکان درج در وبلاگ وجود نداره. بنابر این به صورت PDF در اوردم و برای دانلود قرار دادم. امیدوارم که مورد استفاده شما مهندسان عزیز قرار بگیره.

دانلود

برچسب‌ها: چرخدنده ها, اندازه گیری چرخدنده ها, کنترل چرخدنده, چرخنده ساده, انواع چرخدنده

سلام دوستان.

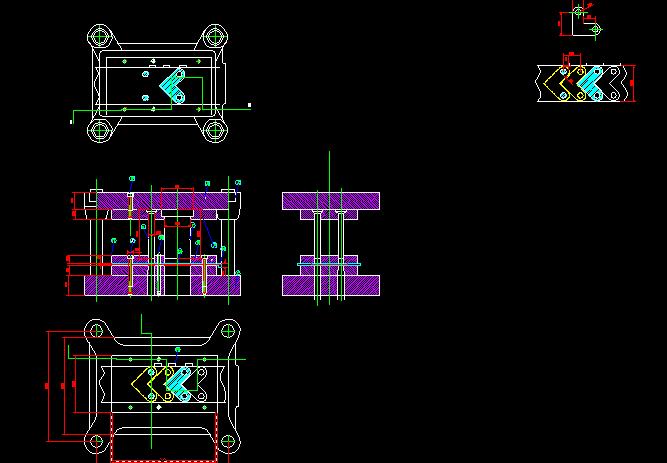

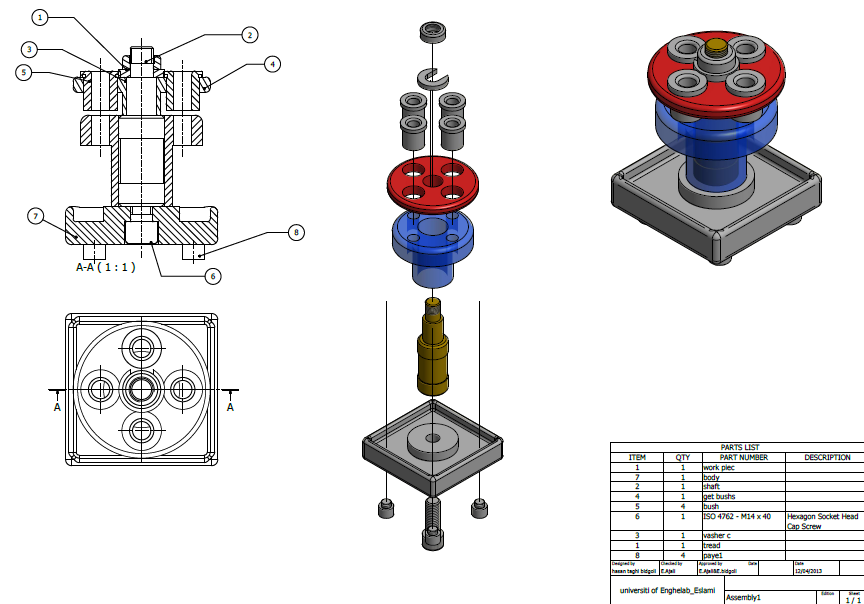

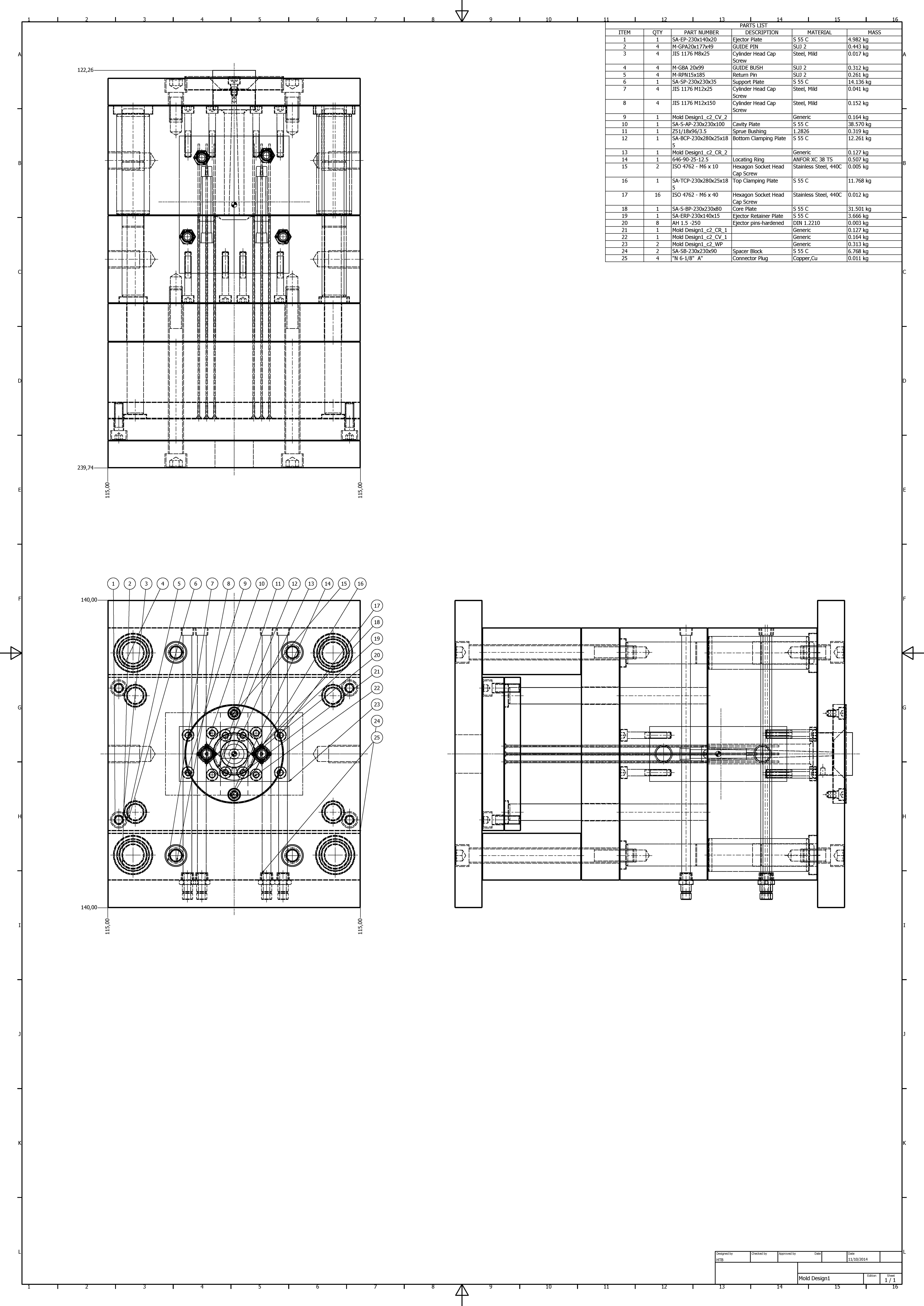

نقشه یک قالب برشی رو قرار دادم. این قالب مربوط میشه به امتحان طراحی قالب 1 که توسط خودم ترسیم شده. با توجه به وقت امتحان ممکنه ایراد های جزئی داشته باشه که خودتون ویرایشش کنید.

برچسب‌ها: دانلود قالب برش, قالب برشی, دانلود قالب برشی, نقشه قالب برشی, نقشه قالب

ادامه مطلب

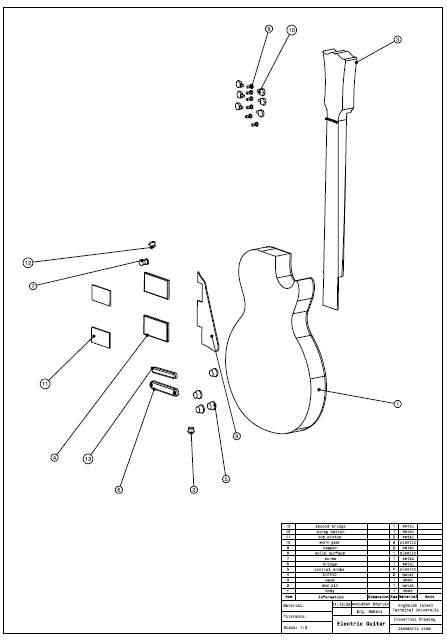

نقشه ایزومتریک یک گیتار الکتریک که توی محیط drafting کتیا رسم کردم. این گیتار شامل 13 قطعه است.

دانلود فایل کتیا و PDF در ادامه مطلب...

برچسب‌ها: نقشه کشی صنعتی, نقشه گیتار الکتریک, گیتار الکتریک, نقشه کشی, دانلود نقشه کتیا

ادامه مطلب

سلام دوستان عزیز

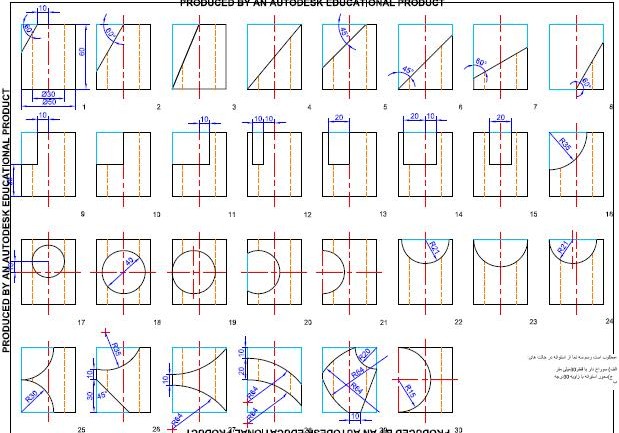

امروز سه نمای استوانه های 30 درجه رو قرار دادم. هرکدوم از استوانه ها در یک DWG قرار داره. 30 تا فایل کد هست به همراه pdf ها.

تقدیم به دانشجویان ترم یک انقلاب اسلامی...مارو هم دعا کنید ;)

ترسیم شده توسط دوست خوبم علی صادقی

اینم شمارش به سفارش خودش: 09390033987

برچسب‌ها: استوانه های 30 درجه, نمای گیری استوانه های 30 درجه, سه نمای استوانه ها, سه نمای استوانه های 30 درجه, نقشه کشی صنعتی

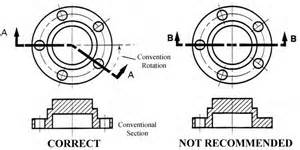

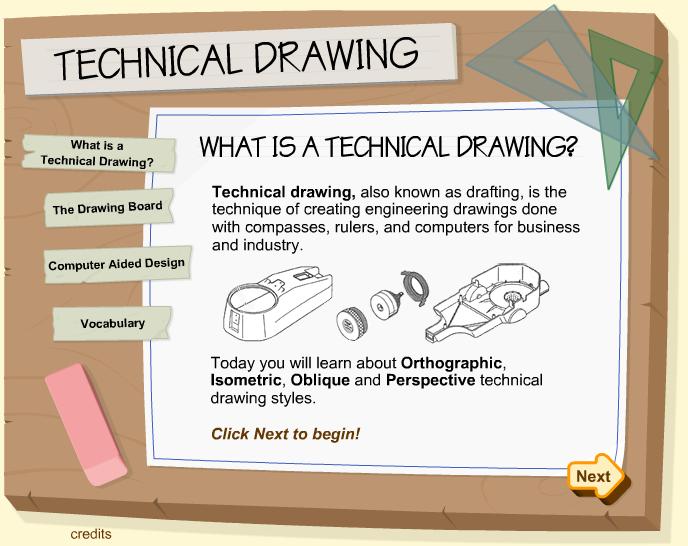

مقاله ای در مورد برش ها و اندازه گذاری ها در نقشه کشی صنعتی (لاتین)

An article about Sectioning and Dimensioning in technical drawing

Download

برچسب‌ها: sectioning in technical drawing, اندازه گذاری در نقشه کشی صنعتی, dimensioning in technical drawing, برش در نقشه کشی صنعتی, book about dimensioning and sectioning

توپ چهل تکه در کتیا. دانلود ورژن کت پارت (R20)

دانلود

برچسب‌ها: طراحی توپ فوتبال در کتیا, طراحی توپ 4 تکه در کتیا, طراحی توپ در کتیا, design ball in catia, draw ball in catia

سلام دوستان

نقشه دو میکرومتر با دقت های 0.001mm و 0.0001inch رو قرار دادم که با نرم افزار اتوکد طراحی کردم.

امیدوارم که مورد استفادتون قرار بگیره.

فرمت فایل:DWG

دانلود

برچسب‌ها: میکرومتر, انواع میکرومتر, میکرومتر اینچی, خواندن میکرومتر

   اکثر سازه ها در صنعت عظیم تر و پیچیده تر از آنند که به صورت یکپارچه ساخته شوند . بنابراین قطعاتی  که به طریقه ریخته گری ، آهنگری ، ماشین کاری و ... آماده شده اند را برهم سوار کرده و سپس بوسیله اتصالات بصورت واحد کامل در می آورند .

روشهای اتصال به گونه های مختلف تقسیم بندی شده است . از جمله :

اتصالات مکانیکی (گیره ، مهره ، پیچ ، پرچ)

اتصالات متالورژیکی (جوشکاری ، لحیم کاری)

اتصالات شیمیایی (انواع چسبهای معدنی و آلی)

نوع دیگر گروه بندی به صورت :

اتصالات موقت (پیچ و مهره ، پین ، خار ، کشو وزبانه )

اتصالات نیمه موقت (میخ و پرچ)

اتصالات دائم (جوشکاری ، لحیم کاری، چسب )

  تكنولوژی جوشكاری یكی از روشهای متداول اتصال دائم قطعات فلزی و بعضاً غیرفلزی بوده كه از زمانهای دور به صورت گسترده‌ای بكار گرفته می شود. این تكنولوژی در زمان حال در بسیاری از شاخه های صنعت از جمله صنایع نفت، گاز، پتروشیمی، ماشین سازی، خودروسازی، مخازن تحت فشار، پل سازی، اسكله های دریایی، نیروگاههای تولید برق و صنایع نظامی بطور گسترده‌ای مورد استفاده قرار می گیرد. تكنولوژی جوشكاری یك دانش كاربردی بوده و امروزه بواسطه گستردگی آن، حوزه های مختلفی از قبیل خواص مواد ، متالورژی، مقاومت مصالح ، الکتروتکنیک و الکترونیک را در بر می گیرد . لذا لازم است که مهندسین طراح و فعال در این شاخه ، در حوزه های فوق الذکر از اطلاعات کافی برخوردار باشند . امروزه تکنولوژی جوشکاری از یک روش ابتدائی به روشهای مدرن با اتوماسیون بالا تحول یافته و بالغ بر 100 روش مختلف را شامل می شود.

  اتصالات جوشی نظیر سایر انواع اتصالات دارای محاسن و محدودیت‌هایی است كه تا حد امكان باید آنها را مورد توجه قرار داد . به طور كلی محاسن اتصال جوشی را می توان آب‌بندی كامل، استحكام استاتیكی بالا، انعطاف پذیری بالا، وزن اتصال پایین و زمان کوتاه تولید عنوان كرد. از طرف دیگر اتصال جوشی ممكن است دارای عیوبی از قبیل ناخالصی، ترك، تنش های پسماند و تغییر شكلهای جوشی باشد . هر یك از عیوب گفته شده باعث كاهش خواص مكانیكی اتصال جوشی شده و مشكلاتی را در ارتباط با استفاده از تكنولوژی جوشكاری ایجاد می كند و می تواند موجب عدم كارایی دلخواه اتصال جوشی را فراهم سازد . در عمل ایجاد جوش كاملا سالم (بدون هیچگونه عیب و نقص) تقریباً غیر ممكن وغیر اقتصادی است.

  بنابرآنچه گفته شد لزوما یك اتصال جوشی صد در صد طبق آنچه طراحی شده است رفتار نخواهدكرد بطوری كه عیوب و مشكلات ایجاد شده ، رفتار سازه راتحت تاثیر قرارخواهد داد. بنابر این ضرورت دارد بعد از ساخت یك سازه جوشی، یك سری اقدامات جهت اطمینان از رفتار سازه وكیفیت جوش ایجادشده انجام گیرد.

  از جمله مهمترین و محسوس ترین عیوب جوشکاری تغییر شکلهای جوشی می باشد . سازه های جوشی پس از پایان عملیات جوشکاری دچار اعوجاج یا تغییر شکل می شوند . چنین تغییر شکلهایی علاوه بر اینکه دقت ابعادی قطعات را از بین می برند در هنگام مونتاژ آنها نیز می توانند مشکلات عدیده ای ایجاد نماید.

  جهت کاهش تغییر شکلهای مزبور روشهای مختلفی از جمله پیشگرم ، پسگرم ، استفاده از قید و بند ، ترتیب مناسب انجام جوشکاری و ... بکار می رود که روشهای مزبور بطور مفصل در بخش روشهای سنتی بررسی خواهد شد . اما آنچه که مسلم است روشهایی که امروزه در صنعت برای پیشگیری و یا اصلاح تغییر شکلهای جوشی بکار می روند بسیار هزینه بر بوده و علاوه بر این نیاز به سعی و خطا و تجربه بسیار بالا دارند.

  همچنین در بسیاری از سازه های بزرگ این روشها معمولا غیر قابل استفاده می باشند برای مثال واضح است که در جوشکاری یک مخزن با قطر و ارتفاع  10 متر ساخت قید و بندی که بتواند این مخزن را کاملا مقید کند غیر عملی خواهد بود و یا انجام عملیات پیشگرم یا پسگرم روی چنین سازه عظیمی هزینه و زمان ساخت را به میزان چشمگیری افزایش می دهد . لذا اگر بتوان به گونه ای میزان و نوع تغییر شکلهای پس از جوشکاری را قبل از آغاز عملیات پیش بینی کرد ، می توان با استفاده از یک طرح مناسب برای ترتیب جوشکاری و نیز اصلاح پارامترهای جوشی به متعادل شدن توزیع حرارت و در نتیجه کاهش تغییرشکلهای جوشی کمک فراوانی کرد.

  البته استفاده از فرمولهای ریاضی جهت پیش بینی نوع و اندازه تغییرشکلهای جوشی ، بدلیل پارامترهای بسیار زیادی که در فرآیند جوشکاری تاثیر گذار هستند ، در حال حاضر تقریبا غیر ممکن است . اما خوشبختانه روش المان محدود امکان این پیش بینی را با دقت بسیار بالا دراختیار مهندسین قرار داده است و همزمان با پیشرفت کامپیوترها کاربرد شبیه سازی جوش توسط نرم افزارهای المان محدود با سرعت بالایی در حال گسترش در صنایع مختلف بویژه صنایع نفت و گاز ، هواپیماسازی و کشتی سازی می باشد.

  ما نیز برآنیم تا با شبیه سازی فرآیند جوشکاری در کامپیوتر ، امکان پیش بینی تغییرشکلهای جوشی را فراهم کنیم . لازم به یادآوریست که اگر چنین کاری انجام شود به راحتی می توان پارامترهای جوشکاری را به دفعات نامحدود تغییر داد تا حداقل تغییرشکلهای جوشی حاصل شود حال آنکه انجام چنین سعی و خطایی در صنعت بسیار هزینه بر و کاملا غیر اقتصادی می باشد.

برچسب‌ها: انواع اتصالات, اتصالات دائم و موقت, اتصال دائم, اتصال موقت, پیچ و مهره

جدول استاندارد پیچ و مهره از سایز M1.6 - M18

مشاهده جدول

برچسب‌ها: استاندارد های نقشه کشی صنعتی, استاندارد نقشه کشی صنعتی, استاندارد پیچ و مهره در نقشه کشی صنعتی, جدول استاندارد پیچ و مهره

دانلود کتاب آموزش اتوکد 2012

1. آشنایی با ابزار های ویرایشی و ترسیمی

2. آشنایی با چگونگی ترسیم پلان، نما، برش برای رشته های ساختمانی

3. آشنایی با ترسیم قطعات صنعتی

4. ترفند های ترسیمی برای ترسیم هرچه زودتر و سریع تر در اتوکد

5. آشنایی با ابزار های سه بعدی ساز از موضوعات 2 بعدی در صفحه کاری

6. آشنایی با ایجاد محیط 3 بعدی با استفاده از موضوعات 2 بعدی موجود در صفحه کاری

7. آشنایی با اعمال متریال و ساختن متریال، و ویرایش متریال در اتوکد

8. آشنایی با نور و تنظیمات نور و همچنین رندر(render) گرفتن

9. آشنایی با ایجاد انیمیشن و کنترل آن در اتوکد

دانلود کتاب

برچسب‌ها: آموزش اتوکد, کتاب آموزش اتوکد, دانلود کتاب آموزش اتوکد, نقشه های اتوکد, دانلود نقشه های اتوکد

سلام دوستان.

امروز یک کتاب در مورد اصول اولیه نقشه کشی و نقشه خوانی براتون گذاشتم که امیدوارم مورد استفاده قرار بگیره.

سرفصل های این کتاب:

• تعريف نقشه، چگونگي ايجاد تصوير، انواع تصوير، رسم سه تصوير
• اصل ارتباط بين تصاوير و كاربردآن، رسم شش تصوير
• اصول كلي نقشه خواني، مجهول يابي براي پروش قدرت تجسم
• روش هاي آناليز سطح و حجم در شناخت و تجسم از روي تصاوير
موجود
• انواع تصاوير مجسم؛ تصاوير مجسم ايزومتريك قائم، ديمتريك
قائم، ايزومتريك مايل و ديمتريك مايل
• طريقه ترسيم تصاوير مجسم به روش جعبه اي و به روش محوري
سرفصل درس
• رسم تصاوير دايره ها در تصاوير مجسم
• برش و انواع آن (برش ساده، برش شكسته، برش شعاعي، نيم برش )،
اصول برش و قواعد هاشور
• آشنايي با برش هاي ديگر ( برش موضعي، برش گردشي، برش
گردشي جابجا، برش هاي خاص )، استثنائات برش
• آشنايي كلي با نقشه هاي كارگاهي و مركب (مونتاژ)
• اندازه نويسي نقشه هاي كارگاهي و نقشه هاي مركب
• آشنايي كلي با تولرانس ها و انطباقات در نقشه هاي مركب

به زودی کتاب های جدیدی در مورد نرم افزار اتوکد (autocad) رو روی سایت قرار میدم.

دانلود در ادامه مطلب...

برچسب‌ها: کتاب نقشه کشی صنعتی, دانلود کتاب نقشه کشی صنعتی, نقشه کشی صنعتی, نقشه کشی, نقشه خوانی

ادامه مطلب

طی چند سال اخیر شاهد پیشرفت های گسترده ای در زمینه های اتوماسیون طراحی و GUI (رابط گرافیکی کاربر) در دنیای نرم افزار های صنعتی بودیم. طراحان نرم افزار ها مهندسی مکانیک با قرار دادن امکانات بیشتر و قویتر برای استفاده از نرم افزار ها موجب تسریع در امر طراحی و رسیدن به هدف نهایی به شکلی بهینه شدند. در گذشته برای استفاده از این نرم افزار ها , باید شخص دوره کامل تکنسینی این نرم افزار ها را طی می کرد ,ولی بر عکس امروزه می توان به راحتی و با صرف کمترین زمان, نحوه استفاده از این نرم افزار ها را آموخت و از آنها استفاده کرد

...برای توضیحات بیشتر به ادامه ی مطلب مراجعه کنید

برچسب‌ها: نرم افزار solidwork, نرم افزار سالیدورک, آموزش نرم افزار solidwork, نقشه کشی صنعتی

ادامه مطلب

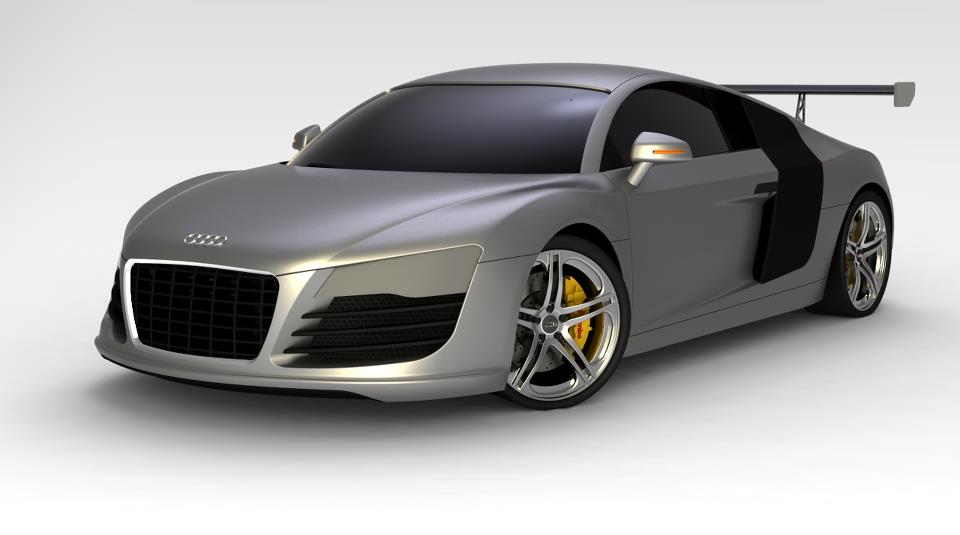

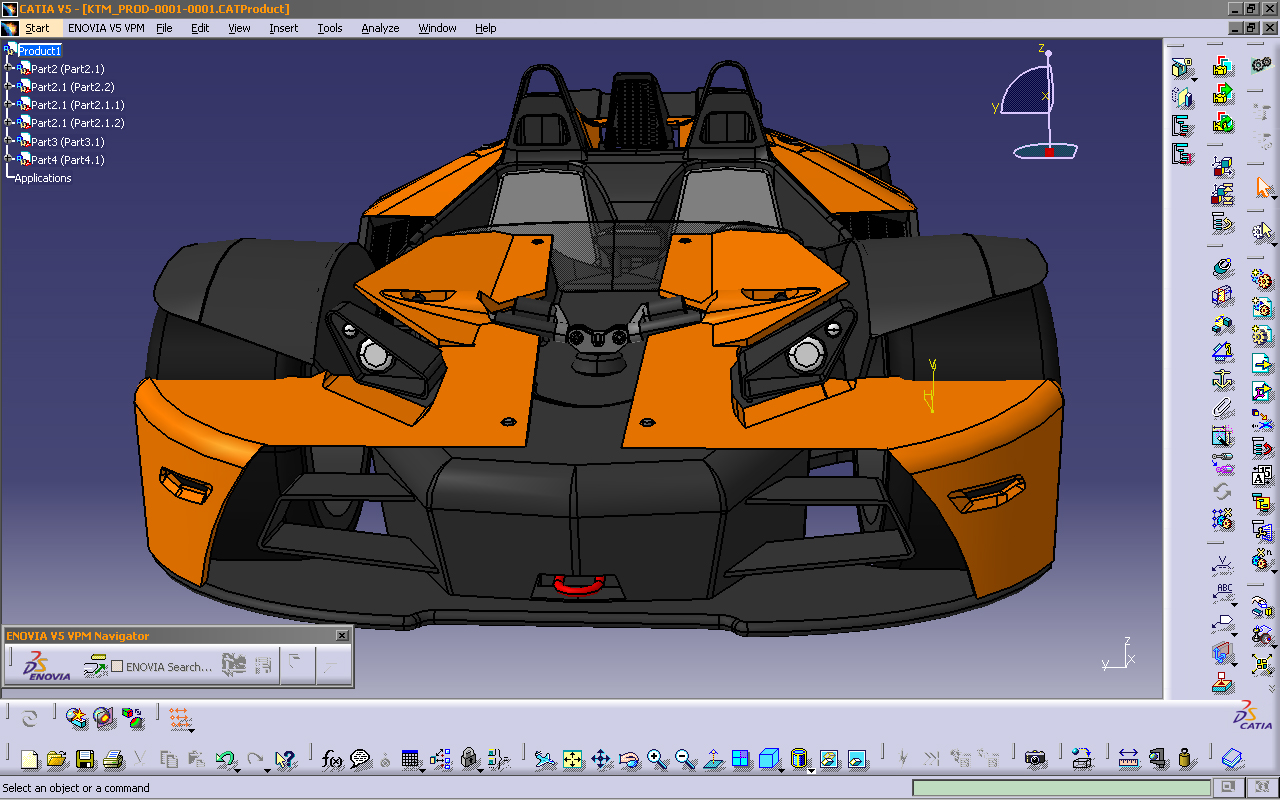

کتاب آموزشی مدلسازی بدنه خودر ( آئودی آر 8 ) در کتیا وی  5

دانلود کتاب

برچسب‌ها: مدلسازی, خودرو, طراحی خودرو, کتیا وی 5, آئودی آر 8, نقشه کشی صنعتی

تاریخچه

   نخستین نسخه این در سال ۱۹۸۱ به بازار عرضه شد و بسیاری از شرکت‌های بزرگ جهان مانند بوئینگ، ایرباس، آئودی و... از استفاده‌کنندگان این نرم‌افزار به شمار می‌روند.

در ایران

   پس از خرید کتیا توسط ایران خودرو و سایپا، استفاده از این نرم‌افزار در ایران رایج شد. امروزه از این نرم افزار در ایران بیشتر جهت طراحی قطعات مختلف، نقشه کشی، مهندسی معکوس، طراحی قالب و ماشینکاری استفاده می‌گردد. در صورتی هدف سازندگان اصلی این نرم افزار تحت پوشش قرار دادن هر فعالیتی مهندسی به کمک نرم افزار می‌باشد، به نحوی که می‌توان نام این نرم افزار در اغلب بزرگترین پروژه‌های صنعتی جهان دبد.

درباره نرم افزار

   نرم افزار کتیا را می‌توان قوی ترین نرم افزار در زمینه CAD و CAM دانست و در زمینه CAE این نرم افزار با نرم افزار مکمل خود نرم افزار آباکوس ABAQUS کامل می‌گردد. به نحوی حل پیچیده ترین پروژه‌های آنالیزی جهان نیز در این نرم افزار انجام پذیر می‌باشد.

قابلیت‌های نرم افزار

• طراحی قطعات
• مونتاژ قطعات
• طراحی سطوح
• نقشه کشی
• شبیه سازی
• ورق کاری
• طراحی سازه
• قالب سازی
• ماشین کاری
• تهویه مطبوع
• ایجاد روابط ریاضی
• برنامه نویسی
• لوله کشی
• انتشار نقشه‌های ساخت
• مدیریت پروژه‌ها
• مشارکت مهندسین طراحی صنعتی در یک یا چند پروژه
• طراحی کارخانه
• مدیریت کارخانجات
• و...

نرم افزار کتیا ویژگی‌های منحصر به فردی دارد که آن را از دیگر نرم افزار‌های هم رده خود متمایز می‌کند.

ویژگی های نرم افزار کتیا

برای توضیحات بیشتر به ادامه ی مطلب مراجعه کنید

برچسب‌ها: کتیا, نرم افزار کتیا, نقشه کشی صنعتی, آموزش کتیا, کتیا چیست

ادامه مطلب

برچسب‌ها: دفترچه کادانی به کارشناسی, دانلود دفترچه کاردانی با کارشناسی 91, کاردانی به کارشناسی, دفترچه انتخاب رشته, نقشه کشی صنعتی

برچسب‌ها: دفترچه کادانی به کارشناسی, دانلود دفترچه کاردانی با کارشناسی 90, کاردانی به کارشناسی, دفترچه انتخاب رشته, کتاب نقشه کشی صنعتی

آخرين محصول جاسوسي ارتش آمريکا که هفته گذشته لو رفت.

اين پشه مصنوعي با کنتر از راه دور علاوه بر دوربين مخفي و ضبط صدا ، خود يک آزمايشگاه کامل است که با گرفتن نمونه سلول فرد و با اناليز DNA آن و تطبيق آن با بانک اطلاعاتي خود ،اطلاعات شخص را مخابره ميکند . در ضمن ميتواند يک Micro RFID را به پوست شخص تزريق کند که رديابي او را ساده کند . بدون اينکه شخص بفهمد.

برچسب‌ها: حشره جاسوس, نقشه کشی صنعتی

اینم یه سایت خوب راجع به طراحی صنعتی:

http://www.idreporter.com

برچسب‌ها: سایت طراحی صنعتی, نقشه کشی صنعتی, رسم فنی, آموزش طراحی صنعتی, آموزش رسم فنی

سلام. یه کلیپ از طراحی خودرو توسط یک خانم رو برای دانلود گذاشتم که خیلی جالبه. این کلیپ مربوط میشه به طراحی صنعتی.

دانلود

برچسب‌ها: طراحی صنعتی, نقشه کشی صنعتی, طراحی خودرو, اندیشه نقریان

خطوط

در نقشه کشی یک خط در فضا بی نهایت حالت دارد.

در حالت کلی برای خط در فضا 7 حالت خاص در نظر گرفته شده است که خود به 3 حالت تقسیم میشوند:

1. خطوطی که موازی با صفحه اند

2. خطوطی که عمود بر صفحه اند

3. خطوط غیر خاص

خط افقیه: خطی است موازی با صفحه افق  که با صفحه قائم زاویه آلفا بسازد و اندازه واقعی آن در صفحه افق می باشد.

خط جبهی: خطی است موازی با صفحه قائم تصویر که با صفحه افق زاویه بتا بسازد و اندازه واقعی آن در نمای قائم می باشد.

برای توضیحات بیشتر به ادامه ی مطلب مراجعه کنید...

برچسب‌ها: صفحات در نقشه کشی, نقاط و خطوط در نقشه کشی صنعتی, صفحه منتصب, نقشه کشی صنعتی, صفحه قائم و منتصب

ادامه مطلب

  نقشه کشی دارای 8 ناحیه یا فرجه میباشد که اگر جهان هستی را فضا در نظر بگیریم تمام ستاره ها و سیارات در این 8 ناحیه قرار دارند.

  در نقشه کشی ما فرض و غیر ممکن نداریم. همه اجزا و نقاط خاص هستند مثلا اگر یک مولکول هوا را در نظر بگیریم هیچ مولکول دیگری نمیتواند جایش را بگیرد.

  برای تفهیم بیشتر موضوع، فرض میکنیم در یک اتاق 1 میلیون لامپ ریز وجود دارند که به صورت رشته ای از سقف آویزان شده اند. ما میخواهیم در بین این 1 میلیون لامپ 1 لامپ سوخته را تعویض کنیم.

  برای انجام این کار ابتدا ما باید مختصات (یا به زبان ساده تر آدرس) آن لامپ سوخته را داشته باشیم تا بتوانیم در بین این 1 میلیون لامپ همان یک لامپ سوخته را پیدا کرده و تعویض کنیم. مثلا اگر اسم آن لامپ را A در نظر بگیریم، برای پیدا کردن آن لامپ از مبدا مختصات 4 متر به سمت  Xها جلو میرویم. ولی برای پیدا کردن لامپ این اطلاعات کافی نیست زیرا اگر 4 متر هم جلو برویم باز هم یک ردیف لامپ رشته ای (مثلا 100 هزار تایی) مانند یک صفحه پیش روی ماست. برای همین باید یک مختصات Y هم بدهیم. مثلا میگوییم 4 متر به جلو و 2 متر به سمت راست. این آدرس بازهم کامل نیست به این دلیل که اگر ما در محل مذکور قرار داشته باشیم یک رشته لامپ تا سقف (مثلا 100 تا) پیش روی ما قرار دارد. پس یک مختصات Z هم میدهیم. مثلا میگوییم 4 متر به جلو 2 متر به سمت راست و 1 متر به سمت بالا. با این عمل دقیقا محل لامپ آ را پیدا کرده و آن را تعویض مینماییم.

  پس نتیجه میگیریم که در نقشه کشی هر نقطه ای X,Y,Z  خاص خود را دارد و جای آن با نقطه دیگری عوض نخواهد شد.

برای توضیحات بیشتر به ادامه ی مطلب مراجعه کنید

برچسب‌ها: تعریف نقطه, تعریف نقطه در نقشه کشی صنعتی, نقطه, نقشه کشی صنعتی

ادامه مطلب

فردا کنکور نقشه کشی...

وزير آموزش و پرورش گفت: دوره تحصيلي هنرستان براي دانش آموزان سه ساله نمي شود.

حميد رضا حاجي بابايي در گفتگو با باشگاه خبرنگاران با اعلام اين مطلب افزود: طبق هماهنگي با وزارت علوم دانش آموزان هنرستاني بعد از گذراندن سال سوم در كنكور سراسري شركت مي كنند.
وزير آموزش و پرورش با اشاره به بحث نگذراندن پيش دانشگاهي هنرستاني ها كه توسط وزارت علوم مطرح شده است اظهار داشت: در اين رابطه هيچ تصميم گيري نشده است و در كنكور سال 90 هنرستاني ها بدون گذراندن پيش دانشگاهي در كنكور شركت مي كنند.
*دوشغلگي در آموزش و پرورش را از بين مي بريم
وي در رابطه با نيروهاي آموزش و پرورش كه يك نوبت در مدارس مدير هستند و در يك نوبت در اداره آموزش و پرورش كار مي كنند اظهار داشت: نبايد وضعيت اين گونه باشد اما در آموزش و پرورش نيروهايي داريم كه مدير هستند و در نوبت بعد از ظهر 5، 6 ساعت هم تدريس مي كنند كه اين از لحاظ قانوني ايرادي ندارد.
حاجي بابايي در رابطه با كارهاي اجرايي نيروهاي آموزش و پرورش خاطر نشان كرد:‌دوشغلگي در آموزش و پرورش خلاف قانون است و به طور قطع با آن برخورد خواهد شد مگر كسي كه كارهاي مشاوره اي و نظارت در مدارس انجام دهد كه آن هم به صورت اضافه كار ساعتي براي آنها محسوب مي شود.

سلام دوستان!

بزودی می خوام چندتا تست کنکور از نقشه کشی براتون بذارم.

حتما منتظر باشید.



برچسب‌ها: نرم افزار spaceclaim

● اصول اولیه
در هر چرخدنده نسبت دنده با فاصله از مرکز چرخدنده تا نقطه تماس تعیین می شود.به عنوان مثال در ابزاری با دو چرخدنده ،اگر قطر یکی از چرخدنده ها ۲ برابر دیگری باشد، ضریب دنده ۲:۱ خواهد بود.یکی از ابتدایی ترین انواع چرخدنده که می توانیم ببینیم چرخی با برامدگی هایی بشکل دندانه های چوبی است.
مشکلی که این نوع از چرخدنده ها دارند این است که فاصله از مرکز هر چرخدنده تا نقطه تماس ،وقتی که چرخدنده می چرخد تغییر می کند.این بدان معنی است که ضریب دنده وقتی چرخدنده می چرخد تغییر می کند.یعنی سرعت خروجی نیز تغییر میکند. چنانچه شما در اتومبیل خود از چرخدنده هایی شبیه به این استفاده کنید،ثابت نگه داشتن سرعت در این شرایط غیر ممکن خواهد بود و شما دائما باید سرعت را کم و زیاد کنید.
دندانه های چرخدنده های نوین پروفیل مخصوصی که دنده گستران (اینولوت involute ) نامیده می شود استفاده می کنند.این پروفیل دارای خاصیت بسیار مهم ثابت نگه داشتن نسبت سرعت بین دو چرخدنده است.در این نوع ، همانند چرخ میخی بالا نقطه تماس جابجا می شود ولی فرم گستران دندانه های چرخدنده این جابجایی را جبران می کند.برای جزئیات به این قسمت مراجعه کنید.در ادامه بعضی از انواع چرخدنده ها را میبینیم
● چرخدنده ساده
چرخدنده های ساده معمولی ترین نوع چرخدنده می باشند.آنها دندانه های صافی دارندو بر روی محورهای موازی سوار می شوند.سابقا چرخدنده های ساده بسیاری برای بوجود آوردن دنده های کاهشی بسیار بزرگی استفاده می شد.
چرخدنده های ساده در دستگاه های بسیاری استفاده می شوند.مانند پیچ گوشتی الکتریکی ، آبپاش نوسانی ، ساعت زنگی ، ماشین لباسشویی و خشک کن لباس .اما شما در اتومبیل خود تعداد زیادی از آن را نخواهید یافت زیرا چرخدنده ساده واقعا” می تواند پر سروصدا باشد.هر وقت دندانه چرخدنده یک دنده را با چرخدنده دیگری درگیر کند دنده ها برخورد کرده و این ضربه صدای بلندی تولید می کند، همچنین فشار روی چرخدنده را افزایش می دهد .برای کاهش دادن صدا و فشار روی چرخدنده اغلب چرخدنده ها در اتومبیل شما مارپیچی می باشند.
● چرخدنده های مارپیچ
وقتی دو دنده بر روی سیستم چرخدنده مارپیچ درگیر می شوند تماس از انتهای یکی از دنده ها شروع شده و بتدریج با چرخش چرخدنده گسترش میابد تا زمانی که دودنده بطور کامل درگیر شوند.
درگیر شدن تدریجی چرخدنده های مارپیچی را وادار می کند که آرامتر و ملایم تر از چرخدنده های ساده عمل کنند.به همین دلیل چرخدنده های مارپیچی تقریبا” در جعبه دنده های همه اتومبیل ها مورد استفاده قرارمی گیرد.
بعلت زاویه دنده ها در چرخدنده های مارپیچ وقتی که دنده ها درگیر می شوند بار محوری بوجود می آورند.دستگاه هایی که از چرخدنده های مارپیچ استفاده می کنندیاتاقان هایی دارند که می توانند این بار محوری را نگه دارند.یک نکته جالب در مورد چرخدنده های مارپیچ این است که اگر زوایای دندانه های چرخدنده صحیح باشند می توا نند روی محور عمودی سوار شده زاویه چرخش را روی ۹۰ درجه تنظیم کنند.
● چرخدنده مخروطی
چرخدنده مخروطی زمانی مورد استفاده قرار می گیرد که مسیر چرخش محور نیاز به تغییر کردن دارد و معمولا”برمحورهای ۹۰ درجه سوار می شوند ولی می توا نند طوری طراحی شوند که در زوایای دیگر نیز به همین خوبی عمل کنند. دندانه ها روی چرخدنده های مخروطی می توانند صاف ، مارپیچی ویا قوسی باشند.دندانه های چرخدنده های مخروطی صاف در حقیقت مشکلی مشابه دنده چرخدنده های ساده دارند.که وقتی هر دنده درگیر می شود به دنده متناظر در آن لحظه ضربه می زند.
درست مانند چرخدنده ساده، راه حل این مشکل انحنا دادن به دندانه های چرخدنده می باشد. این دندانه های مارپیچی درست مانند دندانه های مارپیچی درگیر می شوند تماس از یک انتها ی چرخدنده شروع می شود و به صورت تصاعدی در سرتاسر دندانه گسترش می یابد.
در چرخدنده های مخروطی صاف و مارپیچی محورها باید بر هم عمود باشندو همچنین در یک صفحه واقع شوند. اگر شما دو محور را پشت چرخدنده امتداد دهید همدیگر را قطع خواهند کرد .از طرف دیگر چرخدنده های قوسی (hypoid gear) می توانند با محور ها در صفحات مختلف (محور های متنافر) درگیر شوند.
این خصوصیت در دیفرانسیل اتومبیلهای بسیاری استفاده می شود.چرخدنده بزرگ مخروطی دیفرانسیل و چرخدنده کوچک ورودی (پنیون) هر دو از نوع قوسی (هیپوئیدی) هستند. این به پنیون ورودی اجازه می دهد که پایین تر از محور چرخدنده بزرگ مخروطی سوار شود.شکل بالا پنیون ورودی درگیر با چرخدنده مخروطی بزرگ در دیفرانسیل را نشان می دهد. زمانی که محور محرک اتومبیل به پنیون ورودی متصل می شود پایین تر قرار می گیرد .این بدان معنی است که محور محرک در قسمت سواری جایی را اشغال نمی کند و فضای بیشتری برای سرنشینان و بار ایجاد می کند.
چرخدنده های حلزونی (ترجمه از لیلا علیزاده ساروی)
چرخدنده حلزونی هنگامی مورد استفاده قرار می گیرد که نیاز به دنده کاهشی بزرگی باشد.برای چرخدنده های حلزونی نسبت کاهش ۲۰:۱ و حتی تا ۳۰۰:۱ یا بالاتر از آن متعارف است.
● چرخدنده حلزونی
بسیاری از چرخدنده های حلزونی خاصیت جالبی دارند که چرخدنده های دیگر ندارند: پیچ حلزون براحتی می تواند چرخدنده را بچرخاند ولی چرخدنده نمیتواند پیچ حلزون را بچرخاند و این بدان علت است که زاویه ی روی پیچ حلزون بقدری کم است که وقتی چرخدنده سعی می کند آنرا بچرخاند نیروی اصطکاک بین چرخدنده و پیچ حلزون آن را در جای خود نگه می دارد و مانع چرخش آن می شود.
این خاصیت برای ماشینهایی از قبیل سیستم های نقاله مکانیکی مورد استفاده است. آنهایی که خاصیت قفل کنندگی در آنها هنگامی که موتور نمی چرخد می تواند همانند یک ترمز برای نقاله عمل کند.
استفاده خیلی جالب دیگر چرخدنده های حلزونی در دیفرانسیل تورسن(Torsen differential) که در بعضی از اتومبیلها و کامیونهای بارکش با کارایی بالا استفاده می شود است.
چرخدنده و میله دنده (ترجمه از لیلا علیزاده ساروی)
چرخدنده و میله دنده برای تبدیل کردن حرکت دورانی به حرکت خطی استفاده می شوند.مثال کاملی از آن فرمان اتومبیلهاست . فلکه فرمان چرخدنده ای که با میله دنده درگیر است را می چرخاند. وقتی که چرخدنده می چرخد میله دنده را به چپ یا راست می لغزاند بسته به آنکه شما فرمان را بکدام سمت می پیچانید.
چرخدنده و میله دنده همچنین در بعضی ترازوها برای گردش صفحه مدرجی که وزن شما را نشان می دهد به کار می رود.

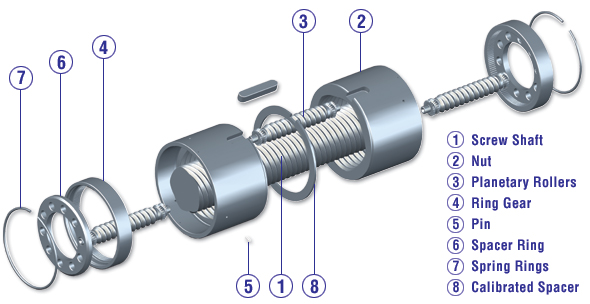

● چرخدنده های سیاره ای و نسبت بین دنده ها
▪ هر مجموعه چرخدنده سیارهای سه جزء اصلی دارد :
- دنده خورشیدی
- دنده سیاره ای و حامل دنده سیاره ای
- دنده بزرگ حلقه ای (رینگی)
هر کدام از این سه جزء می توانند ورودی یا خروجی باشند یا می توانند ثابت نگه داشته شوند.انتخاب کدام قطعه ای برای کدام منظور نسبت دنده را برای چرخدنده ها معین می کند.به یکی از چرخدنده های سیاره ای منفرد نگاهی می اندازیم.
یکی از چرخدنده های سیاره ای جعبه دنده ما یک چرخدنده بزرگ حلقه ای با ۷۲ دننده (کرانویل) و یک چرخدنده خورشیدی با ۳۰ دنده دارد . می توانیم نسبت دنده های بسیاری از این جعبه داشته باشیم.
همچنین قفل شدن هر دو جزء با هم همه ی قطعه را قفل خوا هد کرد و نسبت دنده ۱:۱ خواهد شد
توجه کنید که اولین نسبت دنده ای که در جدول بالا ثبت شده است کاهشی است یعنی سرعت خروجی از سرعت ورودی کمتر است.دومین نسبت دنده پرسرعت است یعنی سرعت خروجی بیشتر از سرعت ورودی است و آخری نیز دوباره کاهشی است ولی مسیر خروجی معکوس شده است.نسبت دنده های مختلف بسیاری از مجموعه چرخدنده بالا می توان استخراج کرد ولی آنهایی که می بینید مربوط به جعبه دنده ی اتوماتیک می باشند.
پس این یکی از مجموعه های چرخدنده است که می تواند همه ی این نسبت دنده های مختلف را بدون درگیر کردن یا خلاص کردن چرخدنده های دیگر تولید کند.با دو تا از این مجموعه چرخدنده ها در یک ردیف ما می توانیم ۴ دنده جلو و یک دنده عقب (معکوس) مورد نیاز در جعبه دنده را داشته باشیم.در قسمت بعدی دو مجموعه از چرخدنده ها را با هم قرار خواهیم داد.
● جزئیات پروفیل چرخدنده گسترانی (اینولوت)
درپروفیل دندانه های چرخدنده گسترانی نقطه تماس ازنزدیکی یکی از دندانه ها شروع شده و با چرخش چرخدنده نقطه تماس از آن چرخدنده دور شده و به دیگری نزدیک می شود.اگر شما نقطه تماس را دنبال کنید، نشانگر یک خط مستقیم است که از یکی از چرخدنده ها شروع شده و در کنار دیگری پایان می یابد.این بدان معنی است که شعاع نقطه تماس با درگیر شدن دندانه ها بزرگتر می شود.
قطر دایره گام قطر تماس موثر است .از آنجایی که قطر تماس ثابت نمی باشد قطر دایره گام واقعا فاصله تماس متوسط است.وقتی که دندانه ها ابتدا شروع به درگیر شدن می کنند دندانه چرخدنده بالایی به دندانه چرخدنده پایینی در داخل قطر دایره گام برخورد می کند.اما توجه کنید که آن قسمت از دنده بالا که با دنده پایین تماس پیدا می کند، در آن نقطه بسیار لاغر است.با چرخش چرخدنده نقطه تماس به سمت قسمت ضخیم تر دندانه چرخدنده بالایی لغزیده می شود.این امر دنده بالایی را به جلو رانده بنا براین جبرانی برای قطر تماس اندکی کوچکتر می باشد.با ادامه دادن دندانه ها به چرخیدن نقطه تماس دور تر شده حتی از قطر دایره گام خارج می شود.اما پروفیل دندانه های پایینی جبرانی برای این جابجایی است.نقطه تماس شروع به لغزیدن به سمت قسمت لاغر دندانه پایینی می کند مقدار کمی از سرعت چرخدنده بالایی برای جبران قطر تماس افزوده شده،کم می کند.نتیجه نهایی این است که حتی اگر قطر نقطه تماس بطور ممتد تغییر کند سرعت ثابت باقی می ماند.بنابراین پروفیل دندانه چرخدنده گسترانی یک نسبت سرعت دورانی ثابت تولید می کند.



برچسب‌ها: چرخ دنده ها, نوع کارکرد چرخ دنده ها, محاسبات چرخ دنده
